额定数据：

    交流电流5A、1A；

    (常规为5A，如需1A订货时需注明)；

    交流电压100V；

    交流频率50Hz；

电源：

    电压220V或110V；

   （交、直流通用，常规为220V，如需DC110V订货时需注明）

功率消耗：

    交流电流回路In=5A (或1A) 每相不大于0.5VA；

    交流电压回路U=UN每相不大于0.2VA；

    装置整机回路不大于10W；

过载能力：

    交流电流回路   ：

    2倍额定电流连续工作；

    10倍额定电流允许10s；

40倍额定电流允许1s；

交流电压回路：

    1.2倍额定电压连续工作；

直流电源回路：

    70%—120%额定电压连续工作；

测量误差：

    测量电流电压不大于±0.2%；

    有(无)功功率不大于±0.5%；

    保护电流不大于±3%；

温度影响：

    正常工作温度：-20℃ ～ 60℃；

    *限工作温度：-25℃ ～ 70℃；

    装置在-10℃～55℃温度下动作值因温度变化而引起的变

    差不大于±1%。

基本保护性能：

    a. 精确工作范围：

       电流：0.5～100A；

       电压：2～100V；

    b. 电压电流保护精度：不大于±3％；

    c. 低频保护频率整定范围：45～50Hz，

       精度：不大于±0.02Hz；

    d. 滑差精度：1～3 Hz/s时，误差不大于0.1Hz/s，

       3～10 Hz/s时，误差不大于±3％；

    e. 速断Ⅰ段(2倍整定值)动作时间：不大于35ms；

    f. 时间精度：时间定值≤1s时，误差不大于±15ms，

       时间定值>1s时，误差不大于±1％；

    g. SOE分辨率：1ms；

    h. 开关量输入：无源、AC/DC220V或AC/DC110V；

    i．开出接点：无源；

    j．通信接口：RS485异步、通信介质双绞线，选配以太网

       通讯接口。

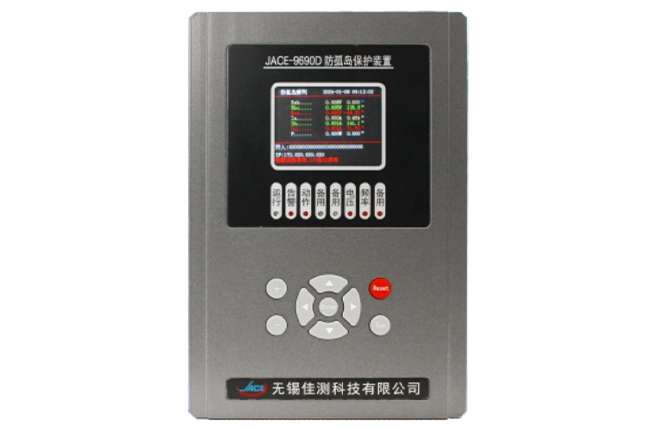

JACE-9690D
