低压防孤岛保护装置主要适用于380V电压等级的分布式发电，可以分散在环网柜、开关柜就地安装，提供RS485通讯接口和一组以太网接口，可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。
低压防孤岛装置适用小电源并网供电系统，具有低频、低压、高频、高压、外部联跳等保护功能。
电源
工作电压：AC220、DC220V或DC110V或DC48V或DC24V (订货注明)
额定电流、电压
交流电流：5A；
交流电压：100V或400V。
频 率： 50HZ
精确工作范围1
电流： 0.05In～20In
电压： 1V～1.1Un
频率： 0.9Fn～1.1Fn
时间： 0～100s
测量精度
电压、电流：不超过±2%；
有功功率、无功功率、功率因数：不超过±2%；
频率：≤±0.1Hz；
定值误差
整定值误差：不超过±5%；
动作时间误差：定时限保护，不超过(±1%整定值)＋40ms；
动作时间误差：反时限保护，不超过(±1%整定值)＋40ms；
遥信分辩率
小于2ms。
接点容量
跳闸空接点：250Vac/220Vdc，16A（无源空节点）；
信号空接点：250Vac/220Vdc，5A（无源空节点）。
开入量
输入类型：无源（内部光电隔离）
数 量：8
工作电压：DC24V
通信接口
数 目： 2
电气特性：RS485/RJ45
通信协议：IEC60870-5-103（RJ45）和MODBUS（RS485）
通信介质：屏蔽线/超五类屏蔽网线
JACE-931C

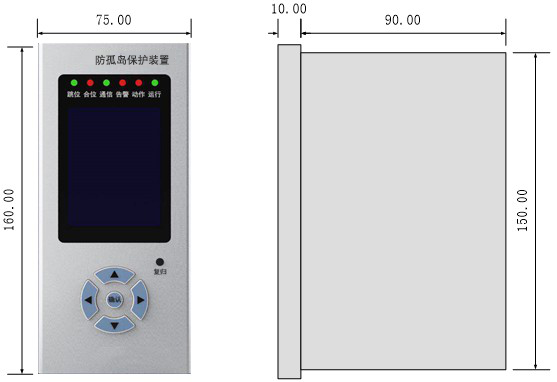

外形尺寸图（单位：mm）
开孔安装尺寸图（单位：mm）
