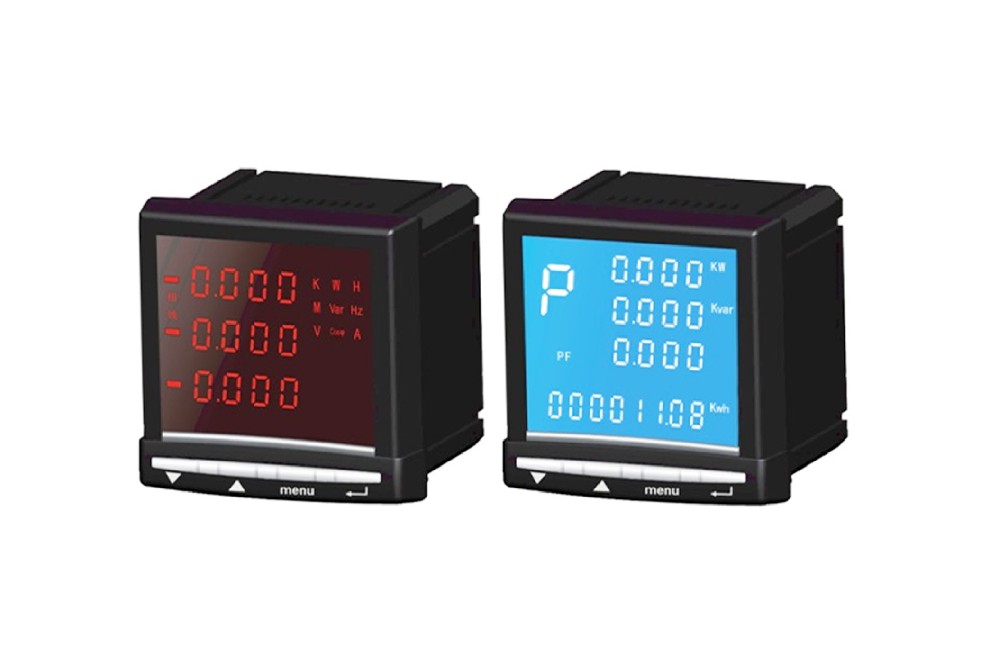

智能综合电参数仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量参考等需求而设计，是采用大规模集成电路，运用交流采样计算方法测量计算出各项电力参数，能够高精度测量三相电网中的所有常用电力参数，三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数、四象限电能、累计有功/无功电能量、开关量输入监测、2－31次谐波分量，并带有通讯接口、继电器输出控制、电能脉冲输出等功能。
智能综合电参数仪表具备多种扩展功能可供选择：2路RS485通讯接口、4路继电器输出、本地或远程的开关信号监测和控制输出功能(“遥控”功能）、脉冲输出；可编程为报警信号输出或者其他控制信号输出。智能综合电参数仪表具有*高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，已广泛应用于各种控制系统、SCADA 系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同 PLC、工业控制计算机通讯软件的组网。
性 能 | 参 数 | ||
电力参数测量输入参数 | 网 络 | 三相三线/三相四线 | |
电
压 | 额定值 | AC 100V/400V（订货时请说明） | |
过负荷 | 持续：1.2倍，瞬时：2倍/5s | ||
功 耗 | <1VA(每相) | ||
阻 抗 | ≥2MΩ | ||
电
流
| 额定值 | AC 1A/5A(订货时请说明) | |
过负荷 | 持续：1.2倍 ，瞬时：10倍/5s | ||
功 耗 | <0.4VA(每相) | ||
阻 抗 | <10mΩ | ||
频 率 | 45~65Hz | ||
电源 | AC/DC85~265V ≤10VA | ||
电能脉冲 | (内部无源)光耦集电*输出 | ||
通讯
| Rs485 通讯接口，物理层隔离，MODBUS-RTU 协议， 通讯地址1-247，通讯速度 9600， 校验方式n82；o81；e81；n81 | ||
开关量输出 | 继电器输出(5A 250VAC、5A 30VDC)、 可编程遥控输出(电平或脉冲输出) | ||
开关量输入 | 有源输入（AC220V ±10%）湿接点和无源输入干接点（默认无源输入） | ||
模拟量输出 | DC4-20mA模拟量变送输出，负载电阻＜510Ω | ||
测量等级 | 测量电量：0.5级； 频率：±0.1Hz 有功电能：0.5级 无功电能：2.0级 | ||
显示方式 | LED数码管显示;LCD液晶显示 | ||
复费率 | 可设8-12时段 | ||
谐波 | 电压及电流总谐波含量（2～31次谐波含量） | ||
环境 | 工作环境：-10～55℃,相对湿度＜95%， 无腐蚀性气体场所；海拔：≤2500米 存储环境：-20～75℃，相对湿度＜95% | |
安全 | 耐 压 | 电源与输入＞AC2KV、电源与输出＞AC2KV、 输入与输出＞AC1KV |
绝 缘 | 输入、电源、输出端子对壳电阻＞100MΩ | |

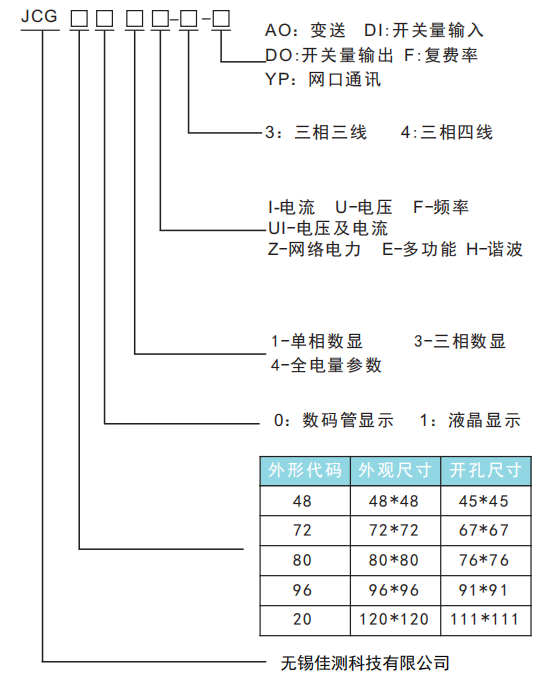

产品规格 | 外形尺寸 | 开孔尺寸 |
20方形 | 120mm×120mm×86mm | 111mm×111mm |
96方形 | 96mm×96mm×86mm | 91mm×91mm |
80方形 | 80mm×80mm×95mm | 76mm×76mm |
72方形 | 72mm×72mm×95mm | 67mm×67mm |
48方形 | 48mm×48mm×90mm | 45mm×45mm |
