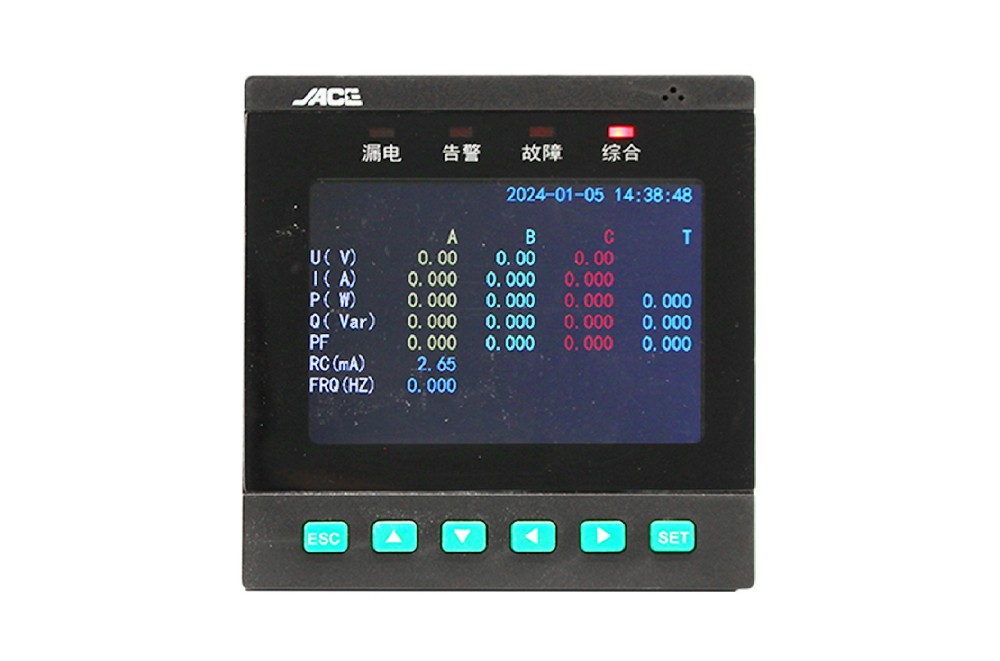

JCG96 C彩屏网络多功能表集高速测量、高精度计量、电能质量分析、大容量数据记录控制等功能于一体，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的一款高端智能电表，采用高亮度彩屏显示，集成了全部电力参数的测量（如：单相三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数）、多种电力质量分析参数（THDu、THDi、2～63 次电压电流谐 波、电压电流不平衡度分析等）。同时它具有多种外围接口功能，可供用户选择；自带RS485通讯接口，采用MODBUS-RTU协议；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，非常适用于实时电力系统监控。JCG96 Pro电能质量分析仪在JCG96C彩屏网络多功能表的功能上，还增加了电压波峰系数、电话波形因子、电流K系数、电压电流矢量的高级电力质量分析功能。（注释：高配功能只在JCG96 Pro装置上）。
0510-87866608 在线咨询技术参数 | 指标 | |
输入 | 网络 | 三相三线、三相四线 |
频率 | 45～65Hz | |
电压 | 额定值：AC 100V、400V | |
过负荷：1.2 倍额定值（连续）； 2 倍额定值持续 1 秒 | ||
功耗： 小于 0.2VA | ||
电流 | 额定值：AC 1A、5A | |
过负荷：1.2 倍额定值（连续）； 10 倍额定值持续 1 秒 | ||
功耗： 小于 0.2VA | ||
输出 | 电能 | 输出方式:(内部无源)光耦集电*输出 |
脉冲常数:3600 imp/kWh | ||
通讯 | RS485 接口、Modbus-RTU 协议 | |
冻结 | 月冻结 | 月冻结日1-28日可设,在每个月设定日记录每月电能,可记录连续36个月
|
日冻结 | 可连续冻结365天,循环覆盖 | |
时冻结 | 可连续冻结31天744小时,循环覆盖 | |
图形 显示 | 历史电量 | 小时、日、月历史电量柱状图 |
总有功功率 | 趋势图、可记录31天数据历史波形 | |
正向有功电度 | 饼图，连续12个月 | |
电能 质量 | 谐波含有量 | 三相电压、电流各次谐波含有率2~63次 |
谐波畸变量 | 总、奇次、偶次谐波畸变率 | |
三相不平衡率 | 电压、电流不平衡 | |
波峰系数 | 三相电压波峰系数 | |
电话谐波因数 | 电话谐波因数THF | |
K系数 | 三相电流K系数 | |
频率偏差 | 系统频率偏差 | |
告警 | 越限声光告警 | 8级越限告警，实现对电力参数监控，满足条件时告警，与开关告警出口联动 |
电压故障 | 具有失压、过压、断相、电压逆向告警 | |
电流故障 | 具有失流、过流、电流逆相序告警 | |
输入 测量 显示 | SOE记录 | 64条SOE记录功能，包含开关变位、告警等，并带时标记录 |
*值记录 | 实时统计有关电参量*大值和*小值，并带时标记录 | |
时钟 | 具有硬件精准时钟 | |
开关量输入 | 遥测开关输入测量，无源干结点输入 | |
开关量输出 | 报警继电器输出、可编程继电器输出 | |
触点容量：AC 250V/5A、DC 30V/3A | ||
测量精度 | 三相总有功、无功精度：0.2S、有功电能 0.5 级、无功电能 2.0 级 | |
复费率 | 可设8-12时段和2时区 | |
电源 | AC/DC 85～265V；功耗≤10VA | |
安全性 | 工频耐压：电源、电压输入回路、电流输入回路两两之间 AC2kV/1min； 绝缘电阻：输入、输出端对机壳>5MΩ | |
环境 | 环境温度：-20℃～+70℃；储存温度：-40℃～+85℃； 相对湿度：5%～95% 不结露；海拔高度：≤2500m | |
功能 | JCG96 C | JCG96 Pro （高配功能） |
☆ 大屏幕彩屏液晶显示； | √ | √ |
☆ 四象限电能计量； | √ | √ |
☆ 复费率电能统计； | √ | √ |
☆ 可实现过压、欠压、过流等报警功能，带有两路继电器输出； | √ | √ |
☆ *大需量统计； | √ | |
☆ 高级电力质量技术指标分析，饼图,柱状图,历史有功功率折线图； | √ | |
☆ 数据冻结及*值统计； 可连续冻结31天744小时，可连续冻结365天，可连续记录36个月； | √ | |
☆ 64条SOE事件记录； | √ |
产品规格 | 外形尺寸 | 开孔尺寸 |
96方形 | 96mm×96mm×86mm | 91mm×91mm |
