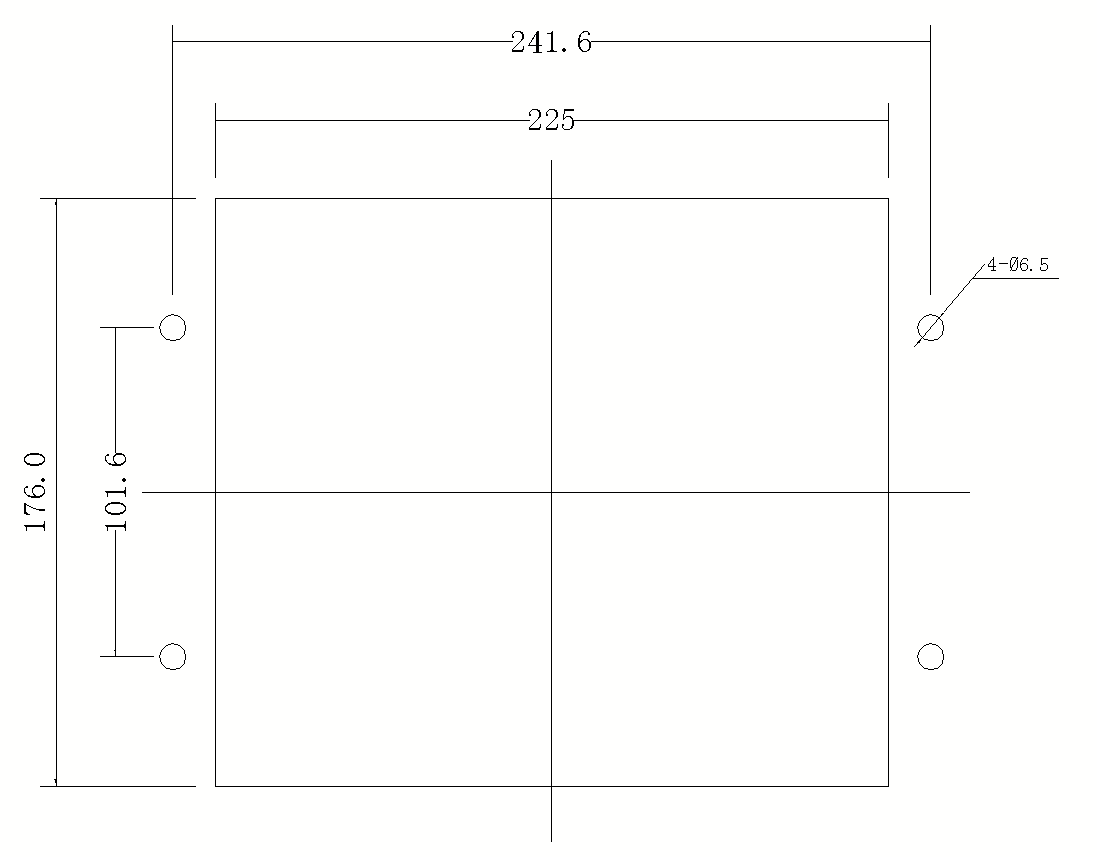

辅助工作电源

电源输入

AC/DC176~600V

频率

50Hz，±5Hz

功耗

正常运行≤5W；装置动作≤11W

电流输入

额定值In

5A(1A)

测量范围

0.01In～1.2In

测量误差

≤0.5％

功耗

不大于0.5VA

电压输入

额定值Un

380V/690V/1200V

测量范围

0.1Un～1.2Un

测量误差

≤0.5％

功耗

不大于0.5VA

其他测量精度

频率

±0.03Hz

功率因数

±0.5%

有功功率/无功功率

±0.5%

开关量输入

通道数

42路

输入方式

强电输入

隔离方式

光电隔离，隔离电压2500V

接点输出

通道数

9路

工作电压

AC250V，8A；AC380V，1.9A

DC220，1.5A

输入方式

空接点

隔离方式

光电隔离，隔离电压2500V

通讯接口

通讯接口

2路光口、2路以太网、10路485口

隔离类型

光电隔离

波特率

RS485：2400bps～19200bps

光口：155M、1310nm、单模50Km ST

以太网：10M/100M自适应

通讯规约

Modbus/IEC 60870-5-103/104/61850(选配)

遥测

交流测量：

三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度;

√

√

√

6路电流、6路电压

√

√

√

直流测量：共6路

标配3路4-20mA输入   标配3路热电阻测量

√

√

√

遥信

42路开入，其中17路固定为非电量保护信号输入

√

√

√

遥控

9路继电器输出，用于保护输出或普通遥控输出

√

√

√

保护

非电量保护：

轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相，网门跳闸、烟雾报警、门开报警、非电量1~4

常规保护：

差速断保护，比率差动保护、三段式电流保护、零序电流保护、过电压保护、欠电压保护

√

√

√

通信

2个自愈型光纤通讯接口，3个自愈型电口，可组光纤环网

√

√

2路以太网通讯接口（CPU自带）

√

2个485通讯口（CPU自带）

√

√

√

规约

转换

标配10路RS485接口

2路以太网通讯接口

√

记录

记录*近发生的1024次事故记录，1024次操作记录

16条故障录波功能

√

√

√
