JCG5200PT系列低压PT保护测控装置（以下简称JCG5200PT或测控装置）用于低压PT的综合保护和测控；是一款具有*高性价比，稳定可靠，集继电器保护、测量、控制、通讯为一体的低压低压PT保护测控装置。
测控装置采集三相母线电压，零序电压等数据，将这些数据计算后和测控装置记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到可靠监测、保护PT的目的。
JCG5200PT低压PT保护测控装置由测控装置主机、显示模块组成。测控装置主机可实现测量功能、保护功能和远程通讯功能；显示模块作为辅助装置，可以根据需要进行配置。
JCG5200PT以通讯功能作为远程管理的重要手段，支持MODBUS-RTU、PROFIBUS-DP多种通讯总线。
低压PT保护测控额定电压：交流380V或660V，经三相四线制PT接到JCG5200PT电压输入测量端。
测控装置电源电压：交直流85~265V，保护装置可扩展为双电源输入；
开关量输入：湿节点，外部接入DC110V、DC220V或AC220V。
继电器输出：交流250V/8A；直流30V/8A。
符号对照表
在本说明书中和显示界面是用到的一些符号，表2-1列表说明这些符号对应的含义：
表2-1符号对照表
符号 | 含义 | 符号 | 含义 |
Uan，Ubn，Ucn | 三相相电压 | Uab，Ubc，Uca | 三相线电压 |
Ue | 额定线电压 | Un | 额定相电压 |
F | 频率 | 3U0 | 零序电压 |
U1 | 正序电压 | U2 | 负序电压 |
测量范围和精度
项目 | 范围 | 精度 | 项目 | 范围 | 精度 |
电压 | 10%~200%Ue | ±1% | 零序电压 | 10%~200%Ue | ±1% |
正序电压 | 10%~200%Ue | ±1% | 负序电压 | 10%~200%Ue | ±1% |
频率 | 45Hz~65Hz | ±1% | 模拟量输出 | 4mA~20mA DC | ±1% |
抗电磁干扰性能
静电放电测试：能承受IEC1000-4-2标准Ⅲ级，试验电压6kV的静电放电试验。
辐射电磁场干扰测试：能承受IEC1000-4-3标准Ⅲ级，干扰场强10V/m的辐射电磁场干扰试验。
快瞬变干扰测试：能承受IEC1000-4-4标准规定的Ⅲ级快速瞬变干扰试验。
浪涌测试：能承受IEC1000-4-5标准规定的Ⅲ级浪涌试验。
使用环境
环境温度：-20℃～+60℃；
贮存温度：-25℃～+70℃；
相对湿度：不超过85%；
使用地点不允许有爆炸危险介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体
及导电介质，不允许充满水蒸气及有严重的霉菌存在；
使用地点应具有防御雨、雪、风、沙、灰的设施。
JCG5200PT
「注」：保护器本体采用标准35mm导轨安装方式，本体与显示模块采用标准的DB9串口线连接，DB9串口线标配1米，可选1米、3米、5米三种长度。

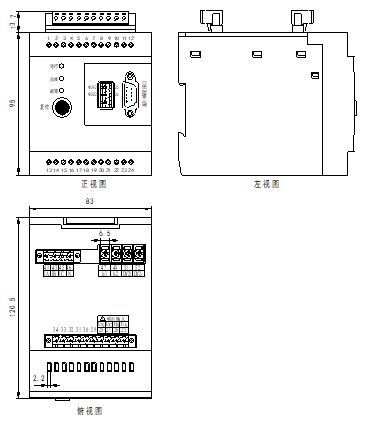

图3-1保护器主机正、侧、俯三面视图

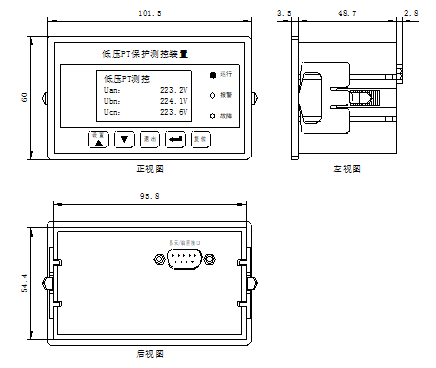

显示模块外形尺寸：

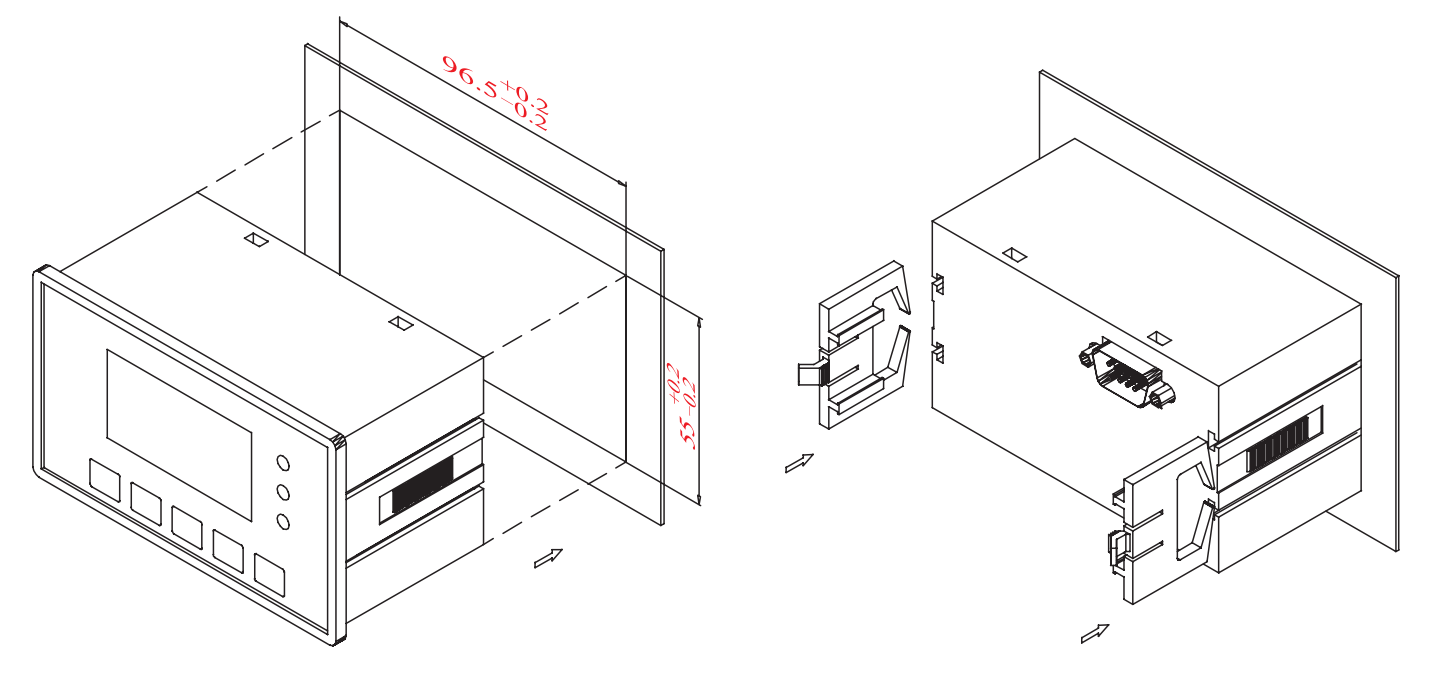

3.3 显示模块安装示意图(开孔尺寸建议为96.5mm×55mm)：
