 环境条件

环境温度：-20℃～+55℃

储存温度：-25℃～+70℃

大气压力：70 kPa～106 kPa

相对湿度：5%～95% (产品内部不凝露，不结冰)

额定参数

（1）保护器工作电源

AC85~265V/DC110~370V。

（2）电流/电压输入

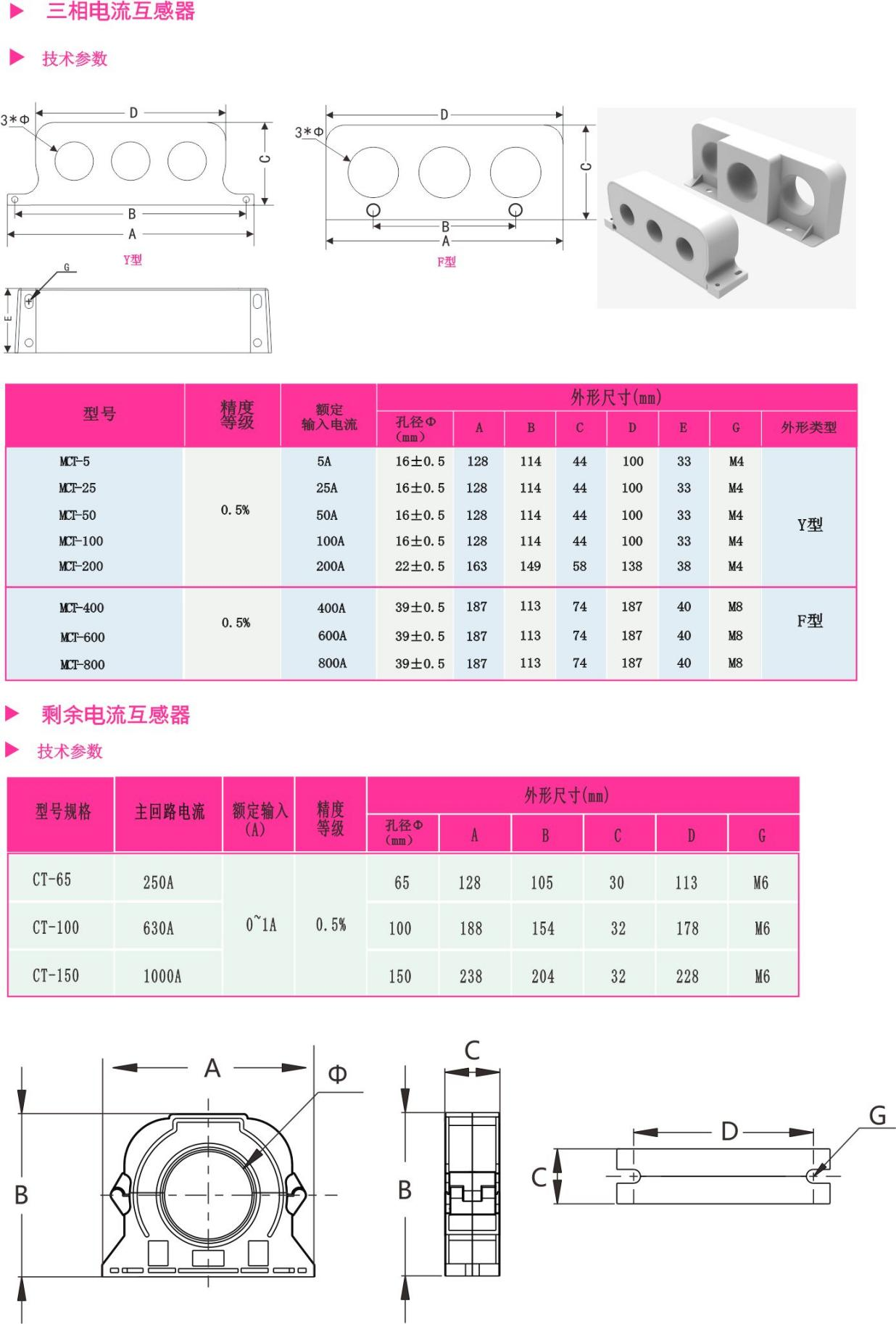

电流回路（外置电流互感器（MTA）：5A、25A、50A、100A、200A、400A、600A、800A。

交流电压(相电压)：220V、380V、660V

频率：50Hz/60Hz

（3）开关量节点输入

开关量为有源（AC/DC220V）节点或无源干节点可选。

（4）继电器接点输出容量

DO1~DO4：常开继电器，交流250V/直流30V，允许断开的*大电流：交流/直流5A ；长期允许闭合电流：5A

DO5：常开/常闭继电器，交流250V/直流30V，允许断开的*大电流：交流/直流5A ；长期允许闭合电流：常开点5A、常闭点3A

（5）AO输出

输出范围：（4～20）mA

负载能力：500Ω

（6）功率消耗

交流电压回路：小于0.75VA/相（额定220V时）

保护器电源回路：小于5W

（7）过载能力

交流电流回路：2倍额定电流，连续工作

10 倍额定电流，允许10s

40 倍额定电流，允许1s

交流电压回路：1.2倍额定电压，连续工作

1.4倍额定电压，允许10s

测量精度

（1）相电压测量范围： 测量范围5V～660V

（2）电流测量范围：（0.1～10）倍的额定电流；剩余电流：10mA～1000mA

（3）测量精度：

三相电流：±1%

三相电压：±1%

有功功率：±1.0%

功率因数：±2.0%

有功电能：±2.0%

剩余电流：±2.0%

模拟量输出（AO）：±2.0%

 保护定值误差

动作值：

电流：±200mA 或定值的±5%

电压：±2V或定值的±3%

动作时间：

定时限：0s～3s(含3s)范围内不超过60ms

3s～99.9s 范围内不超过整定值的±5%

反时限：0s～3s(含3s)范围内不超过±100ms

3s以上不超过计算值的±5%

电气绝缘性能

（1）介质强度

符合GB/T14598.3-2006规定；

工频电压2kV，时间1分钟。

（2）绝缘电阻

符合GB/T14598.3-2006的规定；

500V兆欧表测试，绝缘电阻值不小于100MΩ。

（3）冲击电压

符合GB/T14598.3-2006规定；

承受1.2/50μs峰值为5kV的标准雷电波的冲击。

机械性能

（1）振动

振动响应：符合GB/T11287-2000标准规定，严酷等级为1 级；

振动耐久性：符合GB/T11287-2000标准规定，严酷等级为1级。

（2）冲击

冲击响应：符合GB/T14537-1993标准规定，严酷等级为1级；

冲击耐久性：符合GB/T14537-1993标准规定，严酷等级为1级。

（3）碰撞

符合GB/T14537-1993标准规定，严酷等级为1 级。

电磁兼容性能

(1) 振荡波干扰

符合GB/T 14598.13- 2008（IEC 60255-22-1：2007）规定，严酷等级为III 级。

(2) 静电放电干扰

符合GB/T 14598.14-2010（IEC 60255-22-2：2008）规定，严酷等级为Ⅲ级。

(3) 射频电磁场辐射干扰

符合GB/T 14598.9-2010（IEC 60255-22-3：2007）规定，可以通过10V/m 的*严酷等级。

(4) 电快速瞬变脉冲群干扰

符合GB/T 14598.10-2007（IEC 60255-22-4：2002）规定，严酷等级为Ⅳ级。

(5) 浪涌干扰

符合GB/T14598.18-2008（IEC 60255-22-5：2002）规定，严酷等级为Ⅳ级。

(6) 射频传导干扰

符合GB/T 14598.17-2005（IEC 60255-22-6：2001）规定，严酷等级为III 级。

(7) 工频磁场干扰

符合GB/T14598.19-2007（IEC 60255-22-7：2003）规定，严酷等级为A 级。

JCG5200L

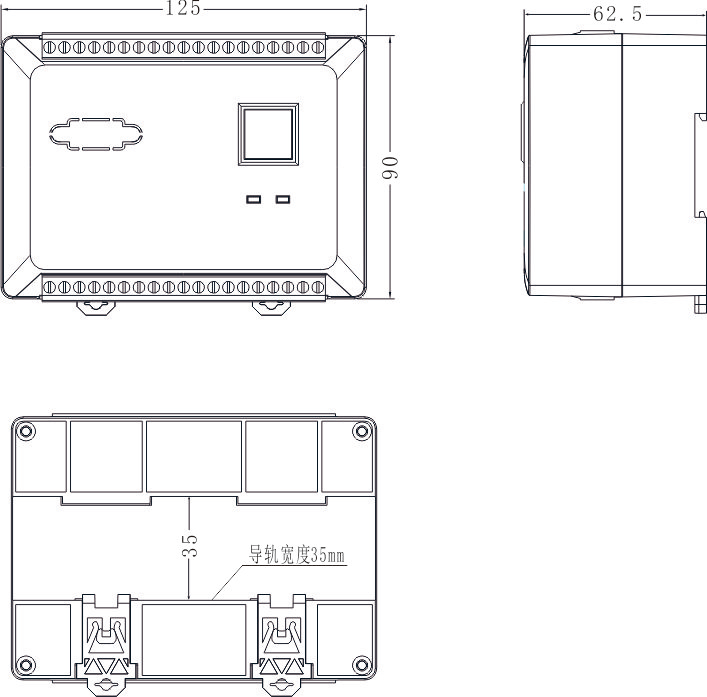

主机模块:标准TS-3导轨安装,主机模块尺寸：125×90×62.5mm

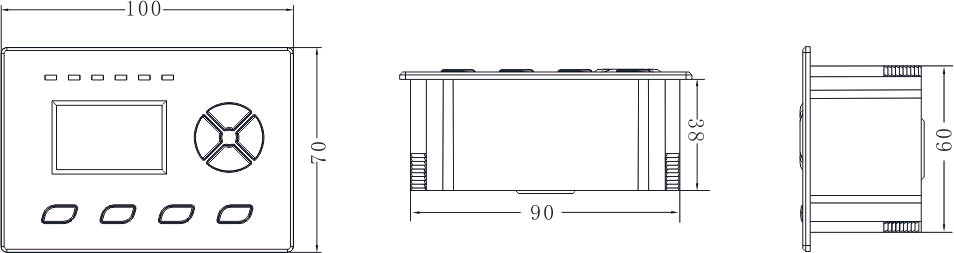

显示器模块：外形尺寸100×70×38mm, 采用嵌入式安装，开孔尺寸91×61mm，显示器模块与主机模块采用1米标准网线连接。
