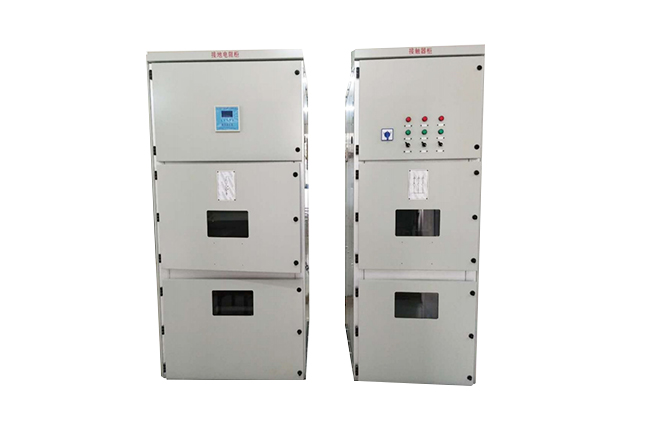

装置特点

1、电阻采用优质不锈钢材料,电导率高温度系数高,*高可耐1400℃的高温,耐腐蚀

2、柜内安装电流互感器

3、一般用于户内;

4、柜体材质:冷轧钢板或者KYN28标准柜(覆铝锌板)

5、可加装电阻柜智能监测保护装置,可记录单相推地电流大小、接地时间、电阻片温度、环境温度及湿度、接地动作次数;同时具有485通讯接口,可将检测记录的信息传至主控室。

6、可加装真空报触器

7、数据中心经常采用多台机组共用一套电阻器,与接地开关柜配套使用,可以实现多个柴油机组的真空接触器进行互锁。如果本柜进行互锁,可以加装PLC可编程控制器实现。

近年来，数据中心大力建设，接地电阻柜接触器柜配合使用得到了大力的推广使用，接地电阻柜接触器柜设计方案如下：

1. 每台发电机组配置一个接地电阻柜。接地电阻柜由高压接触器或断路器，接地电阻，接地保护继模块组成。如并机系统，则需加装一个PLC控制模块，用于控制每个接地电阻的断路器在正确的时间闭合或断开。因为在多台高压并机系统中只允许一台高压柴油发电机组接地。

2. 多台柴油发电机组共用一个接地电阻，接地电阻连接采用多个高压接触器控制。整个系统配置一套接地电阻柜。接地电阻柜内配置一套接地电阻器、一只电流互感器;另外配置一台接地开关柜(接地接触器柜)内有：多个高压接触器。
