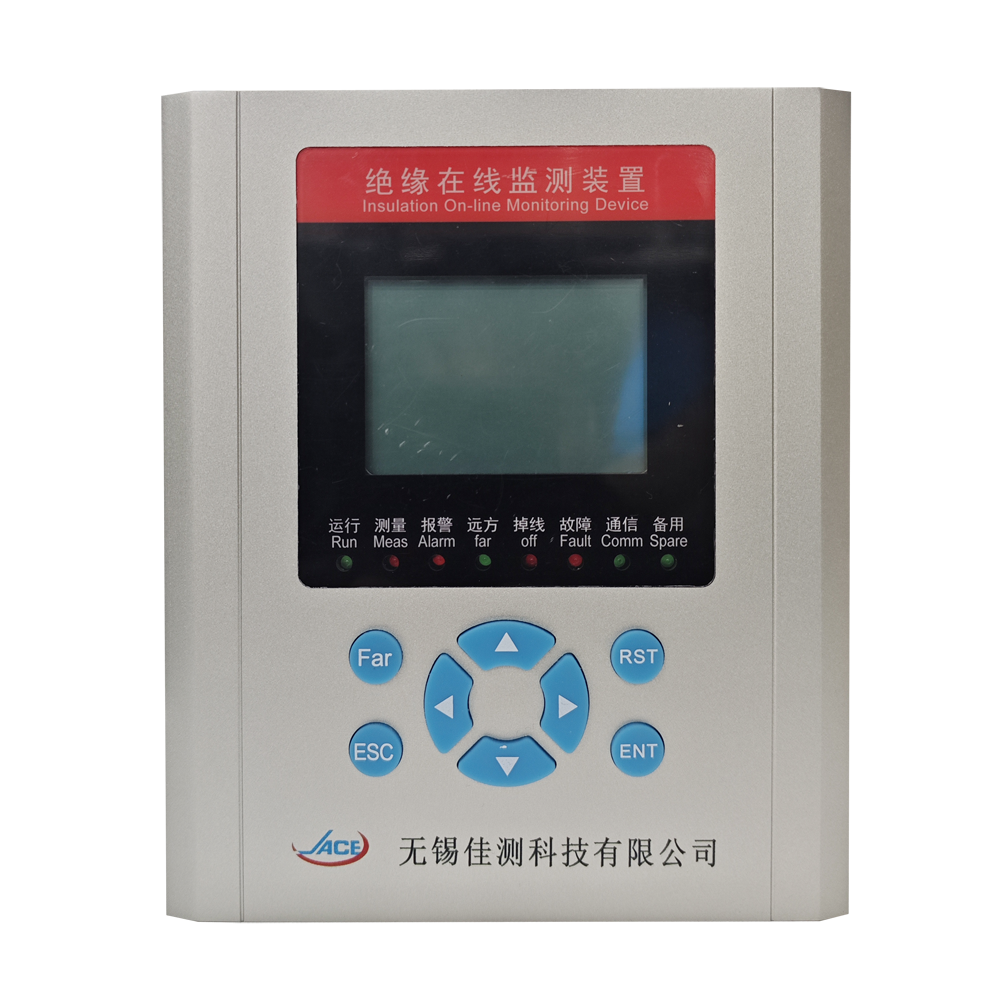

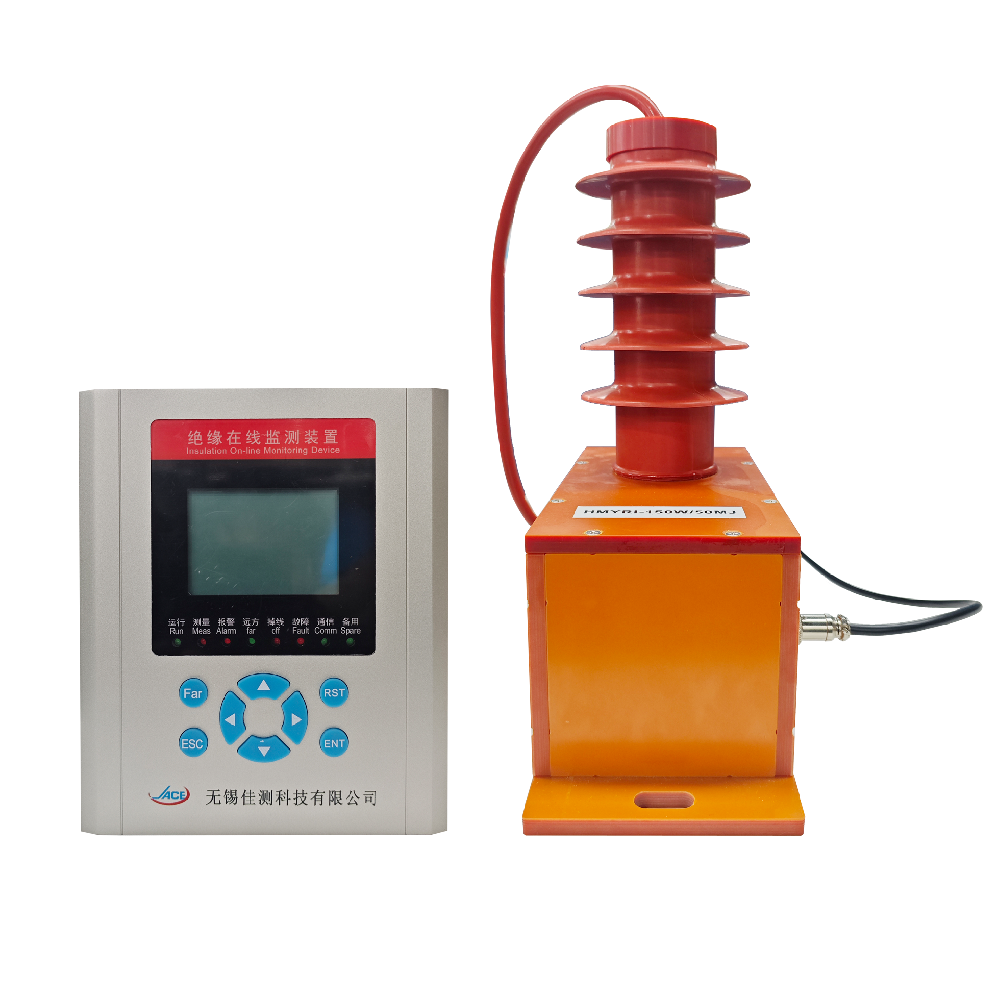

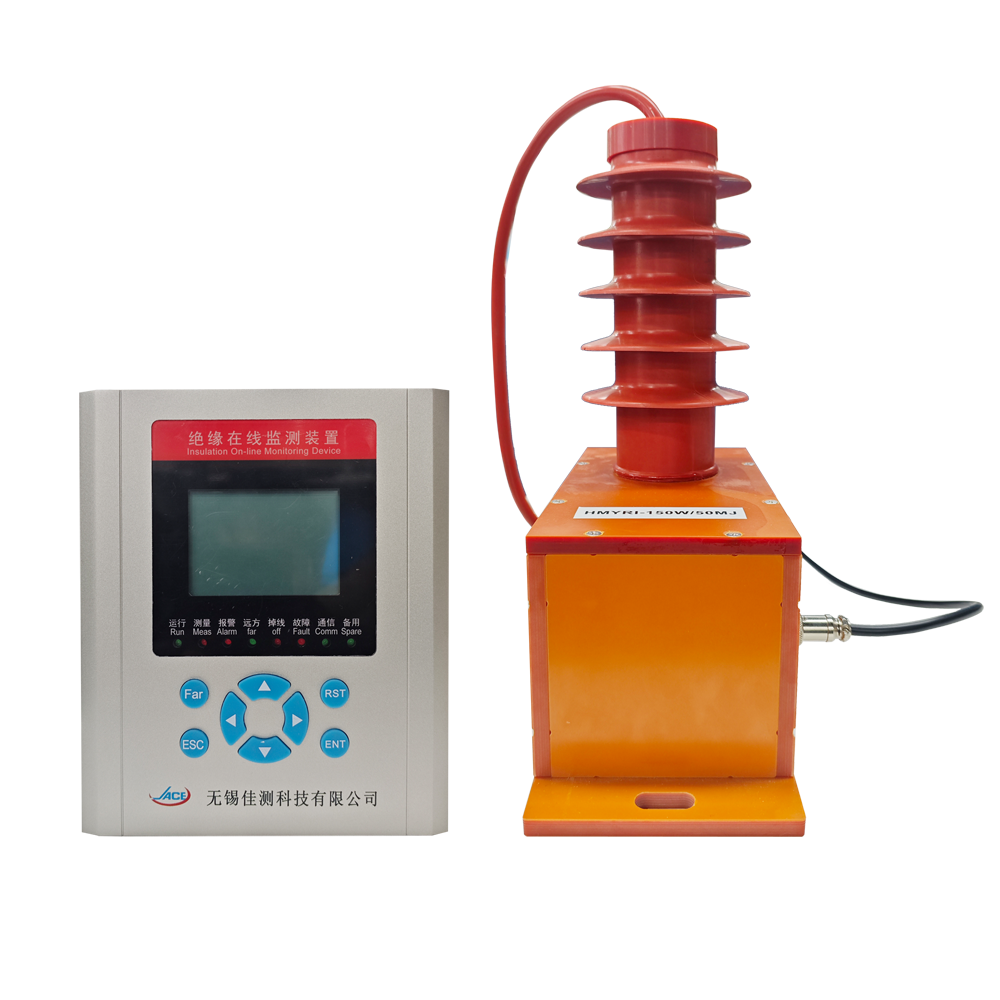

高压绝缘在线监测装置是一款专为高压电机设计的高效监控设备，具备在电机停运时测量对地绝缘阻值、在线运行时监测漏电电流的双重功能。能够帮助操作人员根据绝缘电阻的变化，提前采取有效的预防措施，从而避免事故的突然发生及进一步扩大，保障设备的安全和稳定运行。广泛适用于各类高压电机以及高压不接地系统，能够为关键设备提供全方位的安全监控与故障预防，尤其适用于对电机可靠性要求较高的工业场景，如电力、石化、冶金、矿业等领域。
0510-87866608 在线咨询1.电源电压：AC85V-305V,DC100V-430V
2.额定功率：小于15W
3.适用电网电压：3～10KV
4.测量电压信号：500V,1000V,1500V,2500V四档可选。
5.测量误差：（1MΩ~3000 MΩ ）≤±5%
6.*化指数测量误差：≤±5%
7.吸收比测量误差：≤±5%
8.绝缘电阻报警设定值：1MΩ～1000MΩ可设，剩余电流报警设定值：10～2000mA 可设。
9.报警输出继电器：触点容量：5A@250VAC,5A@30VDC
10. 通讯接口：RS485接口和网络接口，MODBUS-RTU和MODBUS-TCP
协议

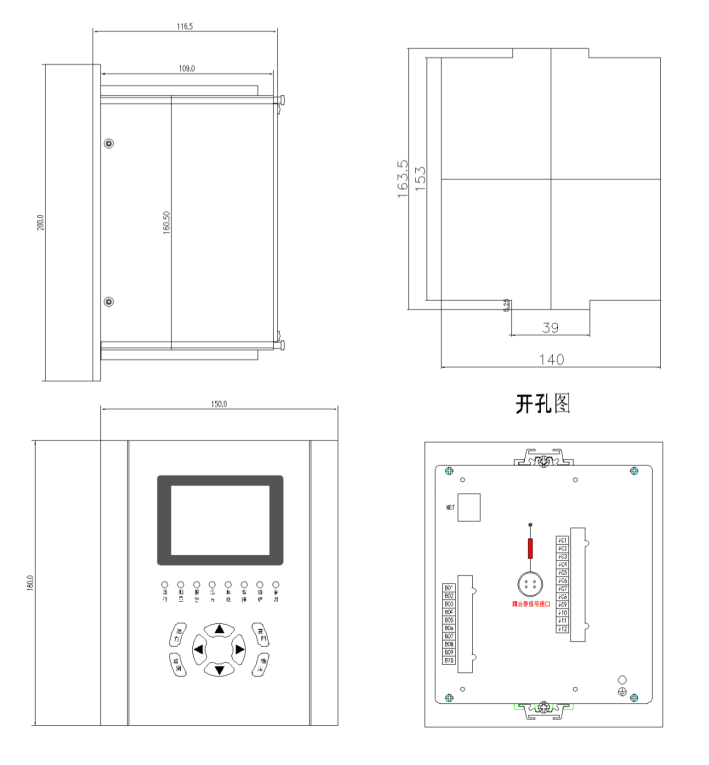

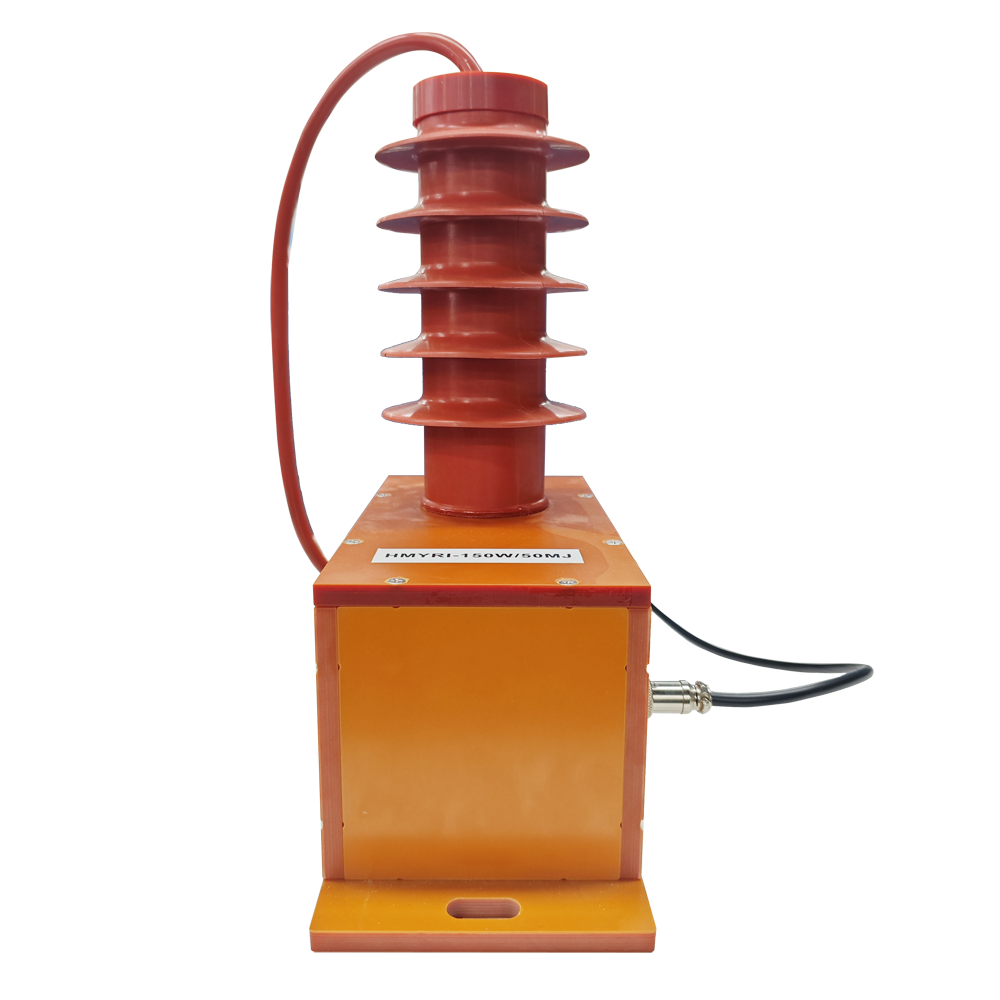

11. 产品尺寸：耦合隔离器：长宽高：276x117x316mm
全程综合保护：该装置对高压电机组提供动态与静态两种状态下 的全面监控，确保电机在各个运行阶段的绝缘状态均得到有效保护。 适用于3KV、6KV、10KV高压电机及高压电力不接地系统。
绝缘电阻与漏电电流测量：在电机停机状态下，装置可通过“人 工检测”进行高压绝缘检测，精确测量电机绕组的对地绝缘电阻。而 在电机运行状态下，装置会持续监测零序电流，帮助操作人员判断设 备是否存在漏电情况。
智能故障诊断：根据系统绝缘变化及设备的泄漏电流情况，装置 能够迅速判断出绝缘性能的下降情况，以及在线运行时的零序电流故 障，及时提醒操作人员进行维护和修理，减少停机时间，提升系统可 靠性。
实时数据显示与通讯功能：监控装置配备高清液晶显示屏，装置内置 RS485和以太网通讯接口，支持与 PC等设备进行网络通讯，实现电机运行状态的远程实时监控，进一步提升管理效率。
