  项目概况

  项目地点:湖北省武汉建设大道与汉西路的交汇处。

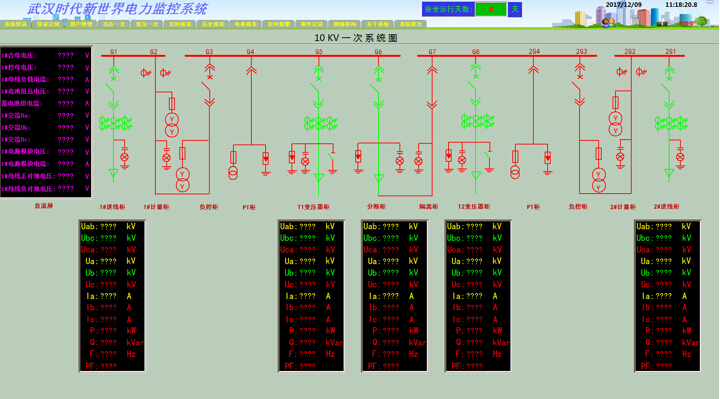

  软件功能:遥测:实现各个中低压回路电量参数、保护报警参数、直流屏实时电流电压参数的上传和处理。

  遥信:实现各个回路当前各种开关状态的上传,并通过后台计算机与配电值班室马赛克模拟屏组网,通过遥信数据实时更新模拟屏状态。

  系统通过TCP/IP端口,实现数据共享,使各个系统完美集成。

  施工时间:

  2016.08.03—2016.08.09

  项目接入装置:

  1、综保5台

  2、直流屏1台。

  3、变压器温控器2台

  4、电力仪表77台

  系统架构

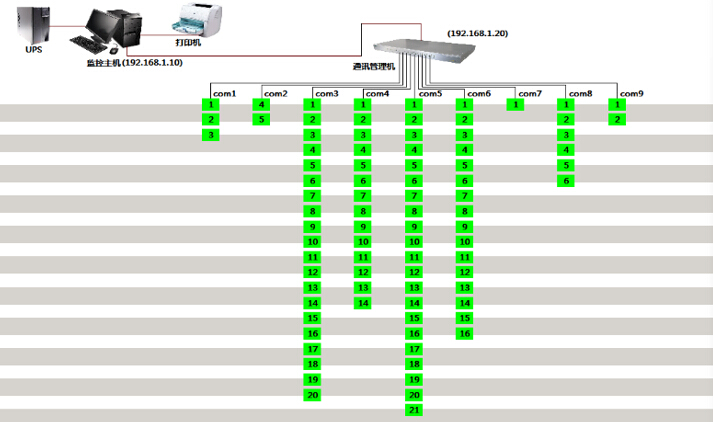

  电力监控系统根据现场实际情况,整体网络结构采用屏蔽双绞线直接接至配电房内采集器,数据采集器采集数据后通过光纤网络将数据上传至值班室监控主机。

  该系统主要采用分层分布式计算机网络结构,如系统结构图所示:站控管理层、网络通讯层和现场设备层。
