  项目概述

  孟津县第三自来水厂位于河南洛阳孟津县,监控室位于消控室内,现场分为高低压两个配电室,两个配电室通过屏蔽双绞线RS485接入到消控室,然后通过消控室的网络交换机将数据通过以太网线接入到消控室的后台系统中。其中高压配电室5面高压柜,低压配电室14面低压柜,均采用佳测的多功能仪表、许继的线路保护测控装置和变压器保护测控装置。

  设计要求

  电力监控系统方案设计充分考虑应用技术的先进性和成熟性,以最优化的设备配置满足在线监控、科学管理、管理节能、人性化服务等的使用需求。系统严格按照国家、行业、现行的相关标准、规范性实施设计,系统设计参考资料部分如下:

  GB/T 2887-2001 《计算机场地通用规范》

  GB/T 13729-2002 《远动终端设备》

  GB50052-2009 《供配电系统设计规范》

  GBJ16-2008 《民用建筑电气规范》

  DL/T 5430-2009 《无人值班变电站自动化远方监控中心设计技术规范》

  DL/T 1101-2009 《35KV~110KV变电站自动化系统验收规范》

  Q/GDW213-2008 《变电站计算机监控系统工程验收管理章程》

  Q/GDW214-2008 《变电站计算机监控系统现场验收管理章程》

  系统方案
洛阳孟津县第三水厂2

  无锡佳测JACE-900配电管理系统以项目现场实际情况,整体网络结构采用屏蔽双绞线直接接至通讯管理机然后通过网线将数据上传至监控主机,保障了系统传输的稳定性与实时性。

  1)站控管理层

  站控管理层针对监控系统的管理人员,是人机交互的直接窗口。在项目中主要指置于地下一层的监控主机。

  2)网络通讯层

  通讯层主要是由采集器、以太网设备及总线网络组成。采集器主要功能是采集现场佳测智能仪表,许继保护和华自直流屏的各项电参数;以太网设备及总线网络的主要功能是实现分站与主站之间的数据交互,使系统管理集中化、信息化、智能化。

  3)现场设备层

  现场设备层是数据采集终端,主要由智能仪表,保护和直流屏组成,通过屏蔽双绞线RS485接口,采用Modbus-TCP通讯协议总线型连接接入通讯服务器,经通讯服务器到监控主机进行组网,实现远程控制。

  系统功能

  个人工作台能源监测

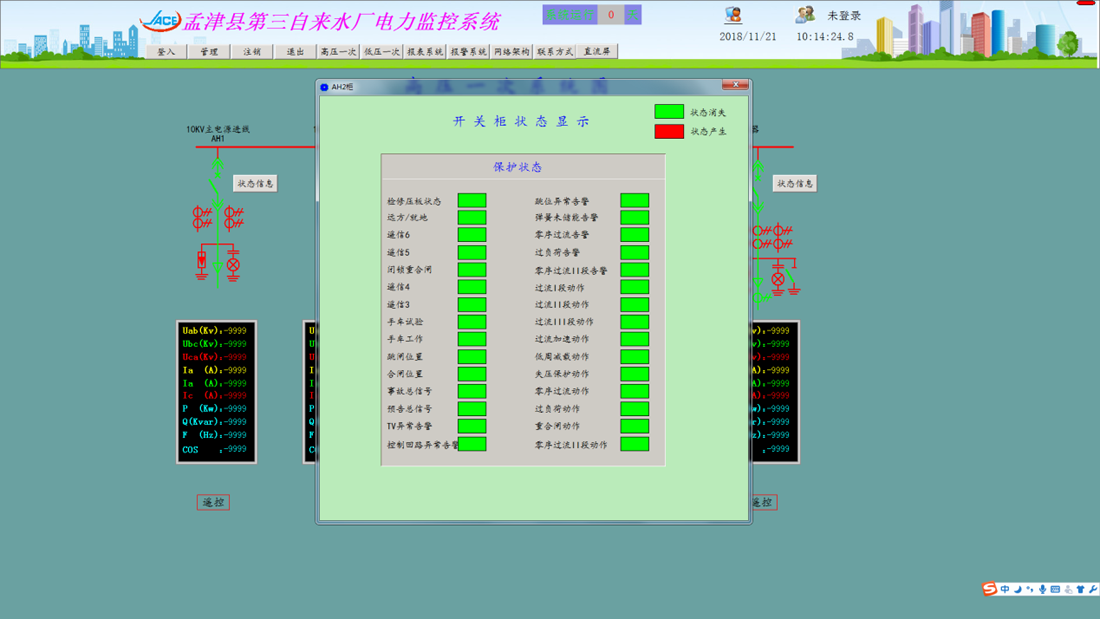

  用于监测瞬时量,如功率,电流,电压,功率因数及保护的运行状态,故障、告警等状态;


洛阳孟津县第三水厂3


  报表系统

  用于统计各类负荷用电状况,便于公司内部考试,分析成本,改进措施,增加效益;
洛阳孟津县第三水厂

  报警系统

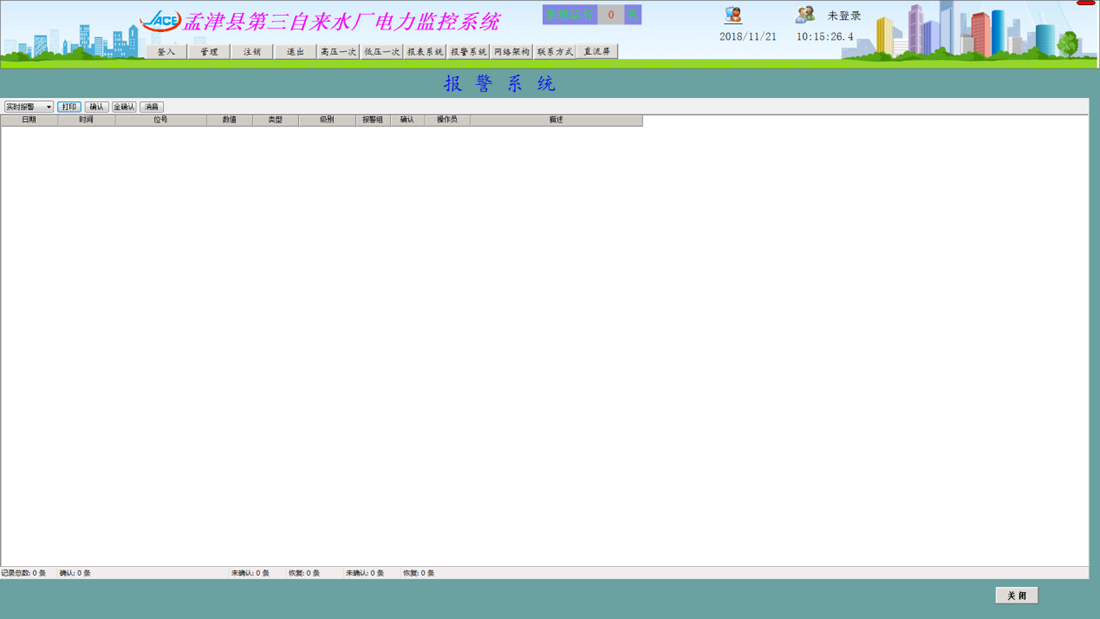

  用于统计各类告警,故障等信息,便于及时了解电机运行状态,尽量避免事故产生,达到安全生产;

洛阳孟津县第三水厂

  效果分析

  ü 实现配电室值班无人化,大大减少电工巡检测试,安全隐患及时发现。

  ü 事故追忆,现场故障误动作,误操作一目了然。

  ü 实时历史报表,用电负荷实时记录,便于公司内部用电考核,增加效益。

  现场照片


洛阳孟津县第三水厂

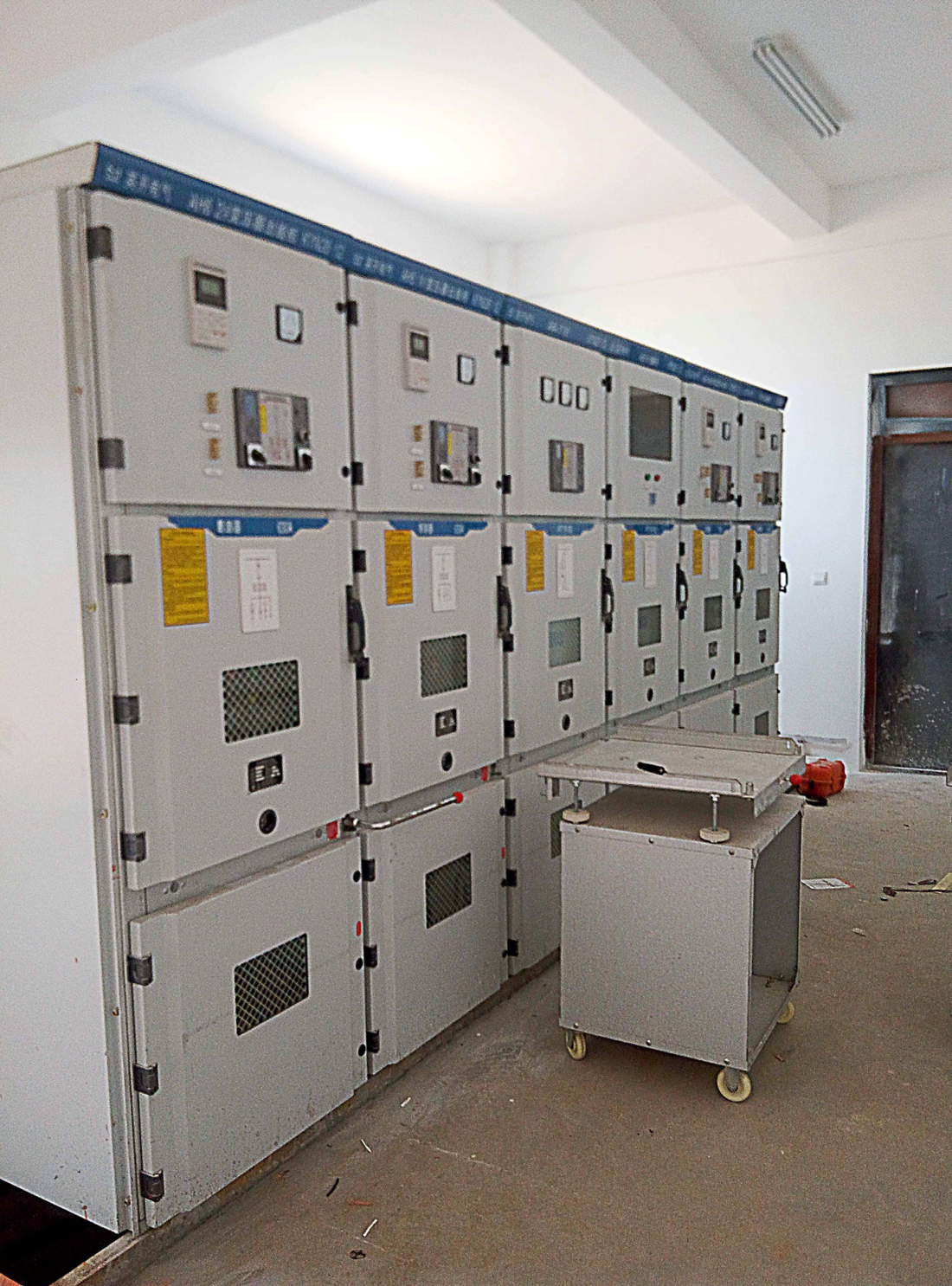

高压室
洛阳孟津县第三水厂

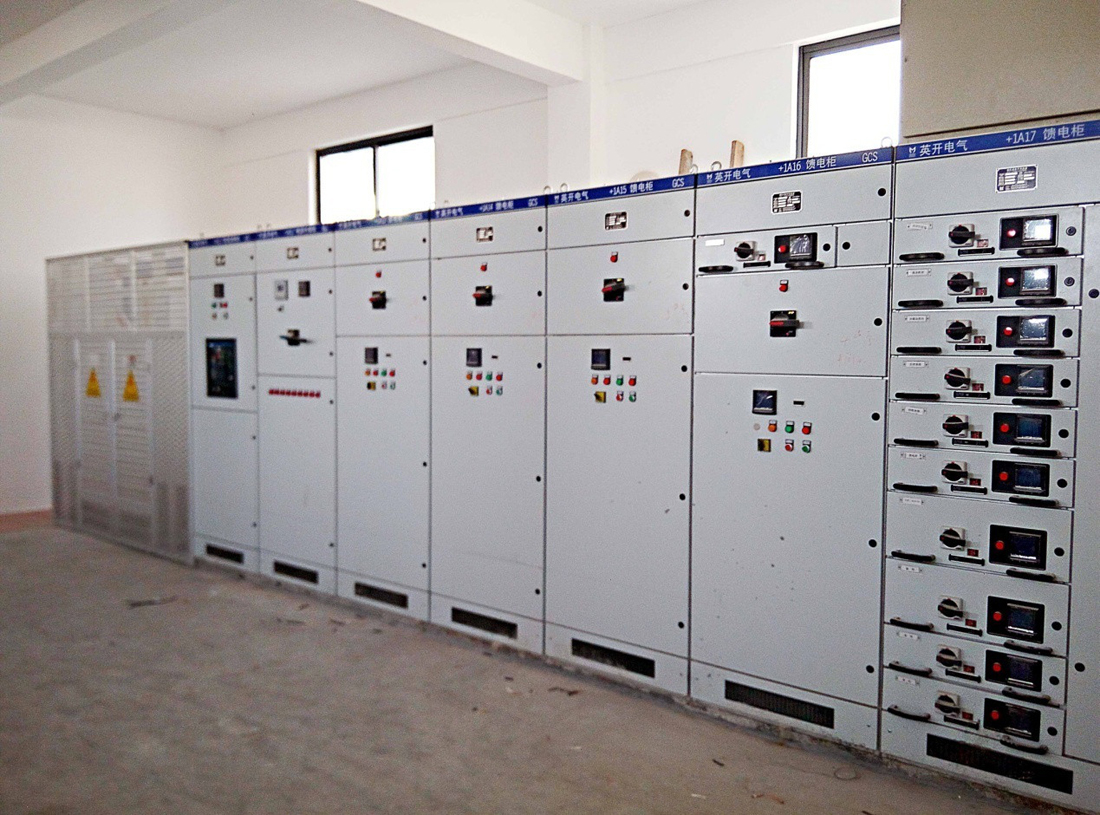

低压室
